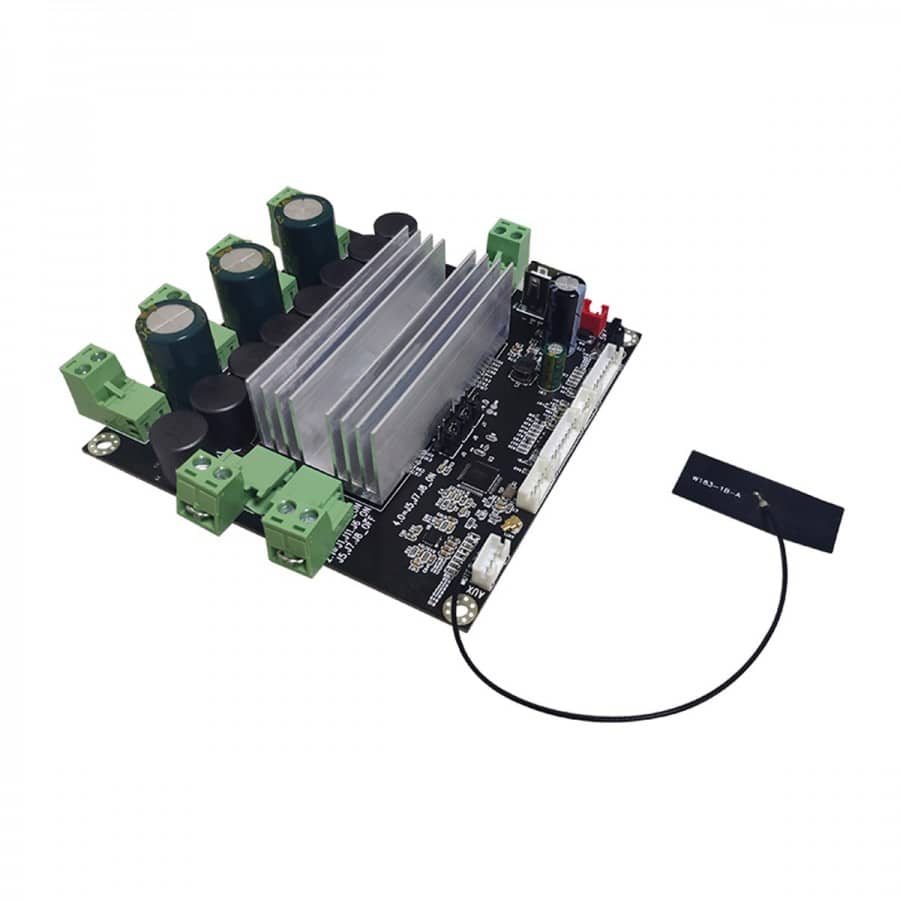

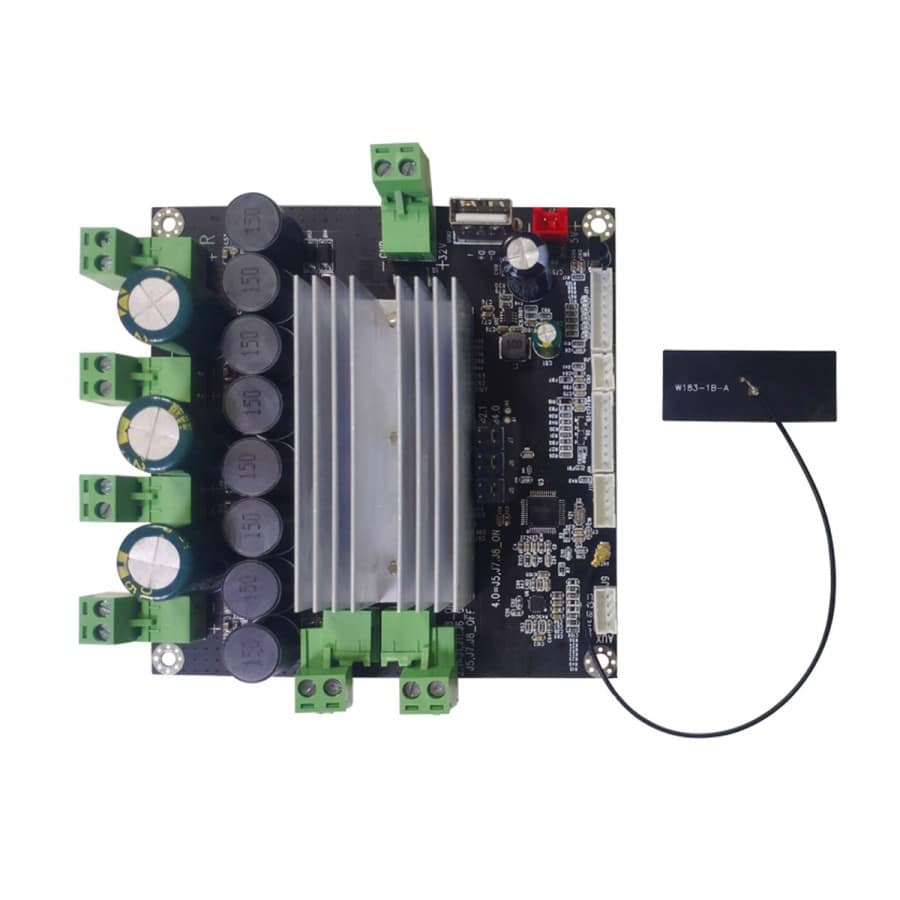

برد آمپلیفایر CL-400W دارای USB ,AUX ,Bluetooth, Optical, HDMI و 4 خروجی 120 وات و ریموت کنترل
برد آمپلیفایر CL-400W TDA7498E 2.0 / 2.1 / 4.0 دارای ورودی USB ,AUX ,Bluetooth, I2S, HDMI و 4 خروجی 120 وات یک مجموعه کامل برای دوست داران ساخت بلندگو به صورت DIY میباشد.
برد آمپلیفایر CL-400W TDA7498E 2.0 / 2.1 / 4.0 دارای ورودی USB ,AUX ,Bluetooth, I2S, HDMI و 4 خروجی 120 وات یک مجموعه کامل برای دوست داران ساخت بلندگو به صورت DIY میباشد.
این برددارای بلوتوث ورژن 5.0 میباشد و از دو آی سی TDA7498E بهره میبرد.
پارامترهای اصلی:
Product name: Audio amplifier board
Product model: CL-400W
Work Voltage: DC 32V-5A
Output Power: 4X120W(4Ω)
Frequency Response: 20Hz – 20kHz
Harmonic Distortion: 0.5%
Impedance: 2k Ohm
SNR: ≥ 85db
AUX input sensitivity: 1V

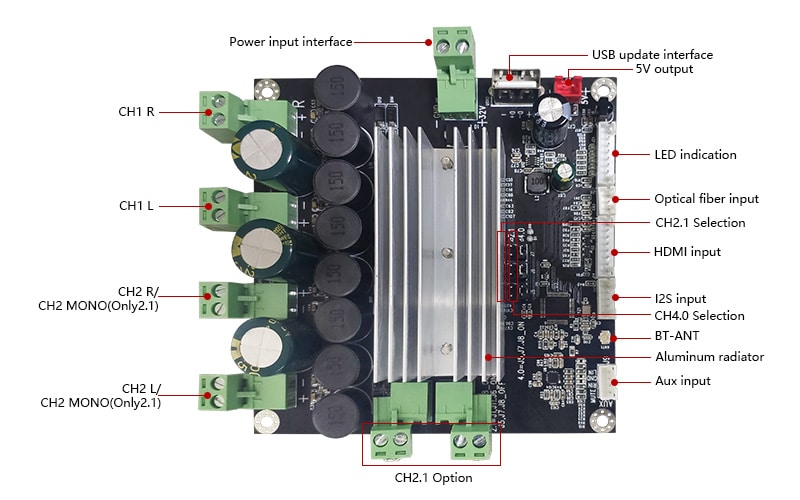

این آمپلی فایر قدرتمند و پرکار برد دارای 4 خروجی بلندگو میباشد که می توان از به صورت استریو , چهار کانال و 2.1 (استریو و ساب ووفر) استفاده کرد که توضیحات بیشتر در جدول زیر میباشد.
| N° | CHANNELS | SELECTION |
|---|---|---|
| 1 | CH4.0 | J5, J7, J8 Jumper in, J1, J6, J11, J18, J19 Jump away |
| 1 | CH2.1 | J1, J6, J11, J18, J19 Jumper in, J5, J7, J8 Jump away |

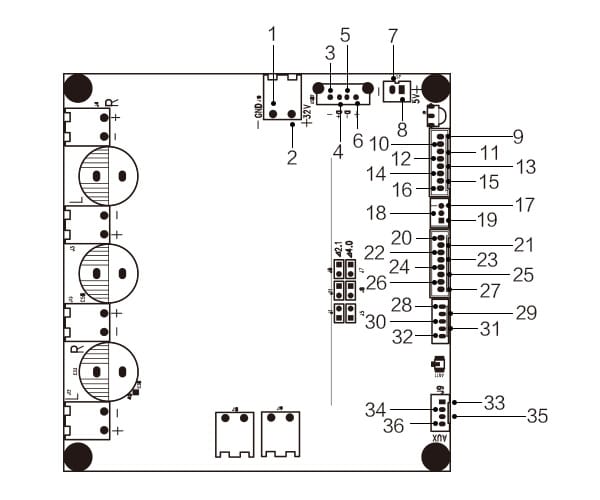

توضیحات مربوط به پایه ها و اتصالات نیز بدین صورت است:
| N° | NAME | TYPE | FUNCTION |
|---|---|---|---|
| 1 | GND | GND | Power supply ground wire |
| 2 | +32V | VCC | Power input 24~32V |
| 3 | GND | GND | Ground wire |
| 4 | DP | I | USB-DP |
| 5 | DM | I | USB-DM |
| 6 | 5V | VCC | U Disk 5V Power supply |
| 7 | GND | GND | Ground wire |
| 8 | 5V | VCC | 5V Output |
| 9 | GND | GND | Ground wire |
| 10 | GND | GND | Ground wire |
| 11 | AUX_LED | O | AUX_IN mode indicator |
| 12 | BT_LED | O | BT mode indicator |
| 13 | I2S_LED | O | I2S_IN mode indicator |
| 14 | HDMI_LED | O | HDMI mode indicator |
| 15 | Optical_LED | O | Optical mode indicator |
| 16 | ADC_KEY | I | ADC button extension interface (not included) |
| 17 | SPDIF | I | Optical signal input |
| 18 | GND | GND | Ground wire |
| 19 | VCCOP | VCC | Optical receiver power supply |
| 20 | GND | GND | Ground wire |
| 21 | DECT | I | HDMI DECT |
| 22 | HDMI_5V | VCC | Ground wire |
| 23 | I2C_SDA | I/O | HDMI SDA |
| 24 | I2S_SCL | I/O | HDMI SCL |
| 25 | ARC | I | HDMI ARC Output |
| 26 | GND | GND | Ground wire |
| 27 | CEC | I | HDMI CEC |
| 28 | GND | GND | Ground wire |
| 29 | DI | I/O | I2S Data input |
| 30 | BCLK | I/O | I2S BCLK |
| 31 | LRCLK | I/O | I2S LRCLK |
| 32 | MCLK | I/O | I2S MCLK |
| 33 | LIN | I | AUX Left channel input |
| 34 | GND | GND | Ground wire |
| 35 | RIN | I | AUX Right channel input |
| 36 | MUTE | I | Power amplifier Mute external control interface |

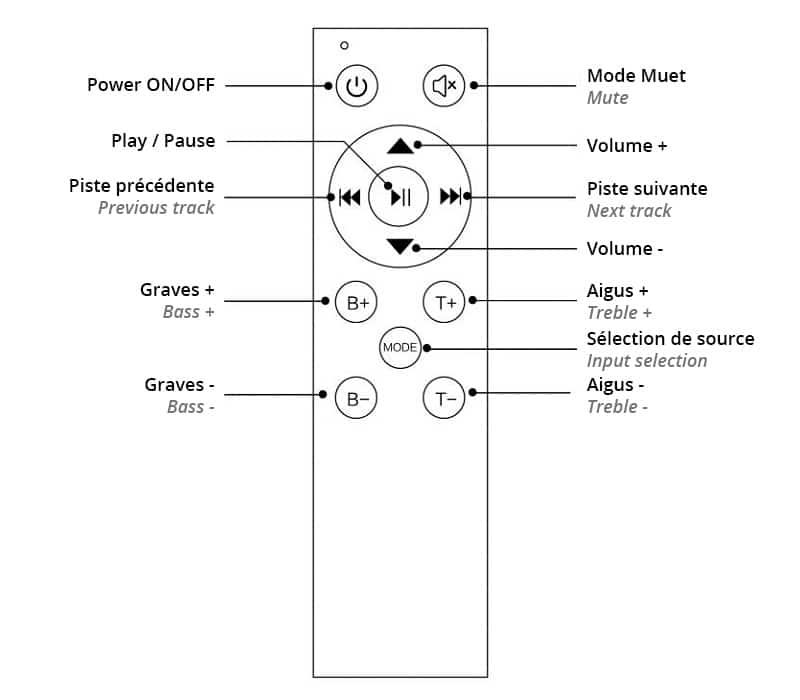

یک عدد ریموت کنترل هم به همراه برد میباشد که شامل مشخصات زیر میباشد.
اطلاعات کاملتر در دیتاشیت محصول موجود میباشد.
بروزرسانی Firmware
جهت بروز رسانی firmware برد ابتدا فایل زیر را دانلود کنید.
دانلود فایل : CL-400W_v7
پس از دانلود فایل را از حالت زیپ خارج کرده به شاخه اصلی یک USD فلش منتقل کنید.
سپس فلش دیسک را به پورت USB دستگاه وصل کنید و برد را روشن کنید.
برد به صورت اتومات آپدیت میشود.
پس از آپدیت فایل را از فلش دیسک پاک کنید.
| وزن | 400 گرم |
|---|---|
| ابعاد | 10.5 × 10.5 × 4 سانتیمتر |
| تراشه آمپلیفایر | |
| تعداد خروجی | 2 (استریو), 2.1, 4.0 |
| قدرت خروجی (مجموع) | |
| منبع تغذیه | |
| ورودی ها | AUX, Bluetooth 5.0, HDMI, I2S, Optical Fiber, USB |
