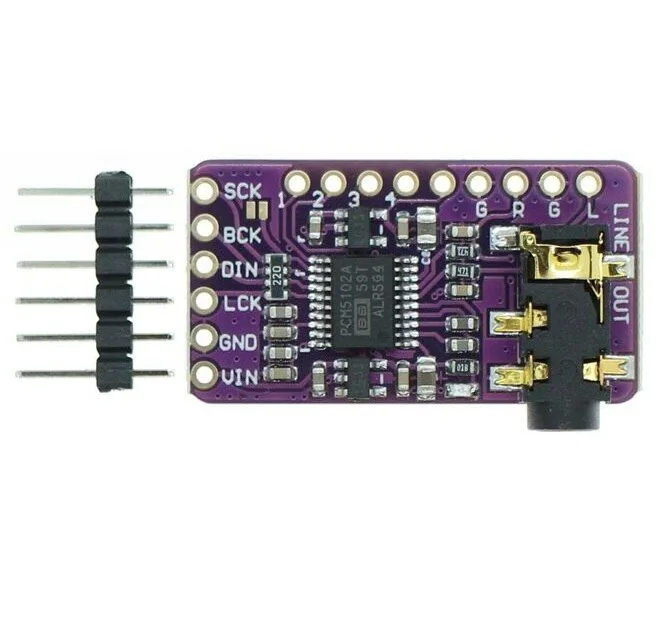

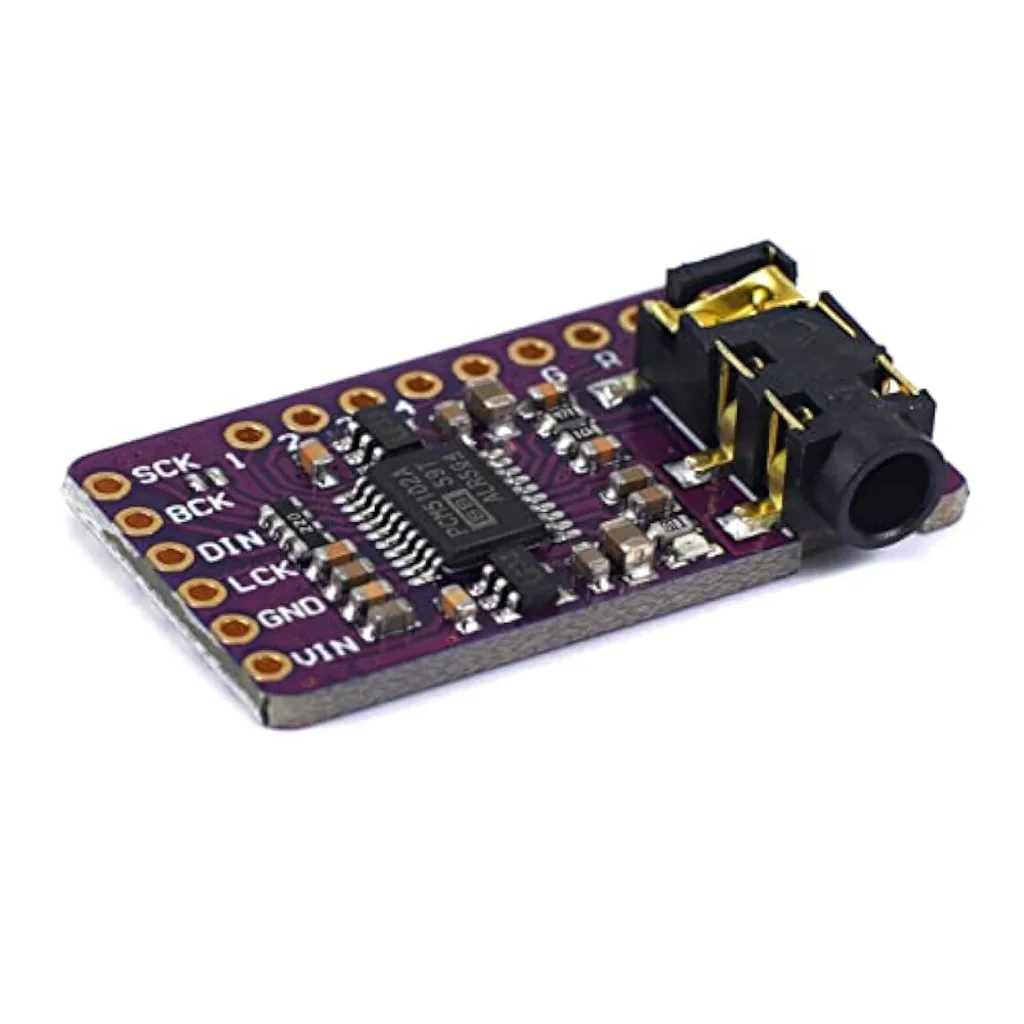

مبدل DAC استریو PCM5102 با ارتباط I2S

. مبدل DAC استریو PCM5102A با ارتباط I2S

مبدل DAC استریو PCM5102A یک مبدل دیجیتال به آنالوگ صوت است که برای تبدیل سیگنال صوتی دیجیتالی به سیگنال صوتی آنالوگ استفاده می شود. این ماژول در بسیاری از انواع دستگاه‌های الکترونیکی مانند پلیرهای موسیقی، سیستم های صوتی خانگی و تلفن‌های همراه استفاده می‌شود.

این ماژول دارای ورودی دیجیتالی است که می تواند از طریق رابط I2S به میکروکنترلر، پردازنده دیجیتالی یا کامپیوتر متصل شود. خروجی آن شامل سیگنال صوتی آنالوگ است که می‌تواند به بلندگوها یا هدفون‌ها متصل شود. این ماژول دارای ویژگی‌هایی مانند پایداری در حالت‌های مختلف دما، پایین بودن نویز و وفاداری بالا در تبدیل سیگنال‌های صوتی دیجیتالی به آنالوگ است.

میکروکنترلرها پردازنده هایی هستند که در ورودی با دریافت سیگنال های دیجیتال، در خروجی سیگنال های دیجیتال نیز تولید می کنند. این در حالیست که سیگنال های صوتی و آهنگ هایی که از بلندگوها پخش می شود، دارای سیگنال آنالوگ هستند. ماژول PCM5102A، یک ماژول مبدل تبدیل دیجیتال به آنالوگ جهت تولید صداست.

این ماژول که دارای خروجی استریو است، به سادگی با بردهای میکروکنترلر راه اندازی می‌شوند. به کمک این ماژول می‌توانید فرکانس‌های صوتی دیجیتال تولید شده را با اتصال بلندگو، پخش کنید.

مشخصات فنی ماژول PCM5102A مبدل دیجیتال به آنالوگ صوتی
1- ولتاژ کاری 2.7 تا 3.6 ولت

2- پشتیبانی از نرخ نمونه‌برداری 8kHz تا 384kHz

3- پشتیبانی از دقت بیت 16 تا 32 بیت

4- رابط ورودی I2S

5- خروجی سیگنال صوتی آنالوگ با فرمت 2 ولت RMS

6- نویز و ورودی جانبی حداکثر 2.8 میلی ولت RMS

7- توان مصرفی کمتر از 50 میلی وات

8- دمای عملکرد -40 درجه سانتیگراد تا 85 درجه سانتیگراد

9- ابعاد 21.3 میلی‌متر در 21.3 میلی‌متر

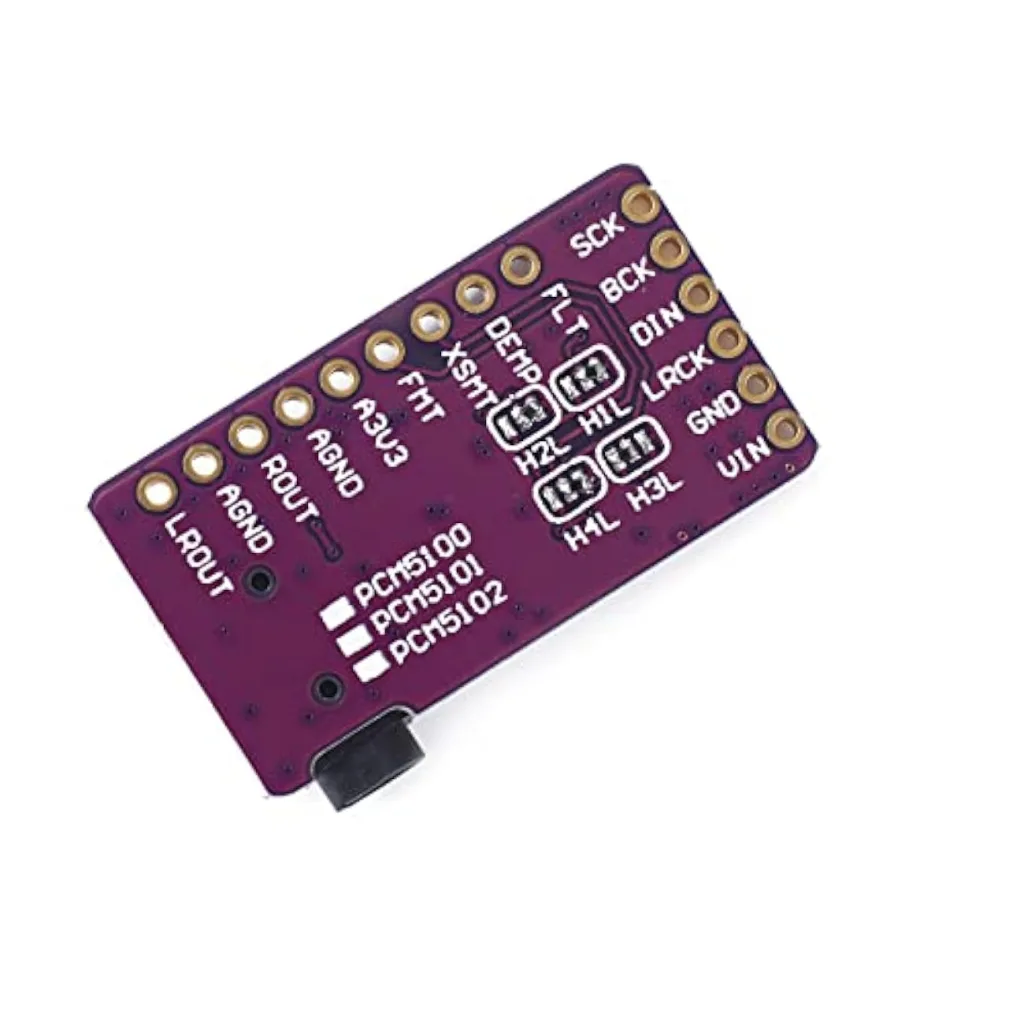

پایه‌های PinOut ماژول PCM5102A مبدل دیجیتال به آنالوگ صوتی
ماژول PCM5102A دارای 8 پایه است که عمده وظیفه‌های تبدیل سیگنال صوتی دیجیتالی به آنالوگ را بر عهده دارند. پایه های این ماژول به شرح زیر است.

GND: اتصال به میزان صفر ولت (زمین)

LRCK: پایه‌ی کنترل کانال چپ و راست (Left/Right Clock)، که با نرخ نمونه‌برداری مرتبط می‌شود.

BCK: پایه‌ی کنترل بیت ساعت (Bit Clock)، که با تعداد بیت‌های هر نمونه‌ی صوتی مرتبط می‌شود.

DATA: پایه‌ی دیتا (اطلاعات)، که داده های صوتی دیجیتالی را از ورودی I2S دریافت می‌کند.

VCC: ولتاژ تغذیه ماژول (2.7 تا 3.6 ولت)

FILT: پایه‌ی انتخاب فیلتر صوتی

DEMP: پایه‌ی کنترل دمپینگ خروجی

VOUT: خروجی سیگنال صوتی آنالوگ با فرمت 2 ولت RMS

این پایه ها در اتصال ماژول به مدار چاپی PCB مورد استفاده قرار می‌گیرند. به طور کلی این ماژول به راحتی قابل اتصال به برد ها و سیستم های الکترونیکی است و با توجه به پروتکل I2S، تنظیمات نرخ نمونه‌برداری و دقت بیت امکان پذیر است.
