ماژول آمپلی فایر TDA7498 استریو 200 وات 2x100W

معرفی ماژول آمپلی فایر TDA7498 استریو ۲۰۰ وات ۲x100W

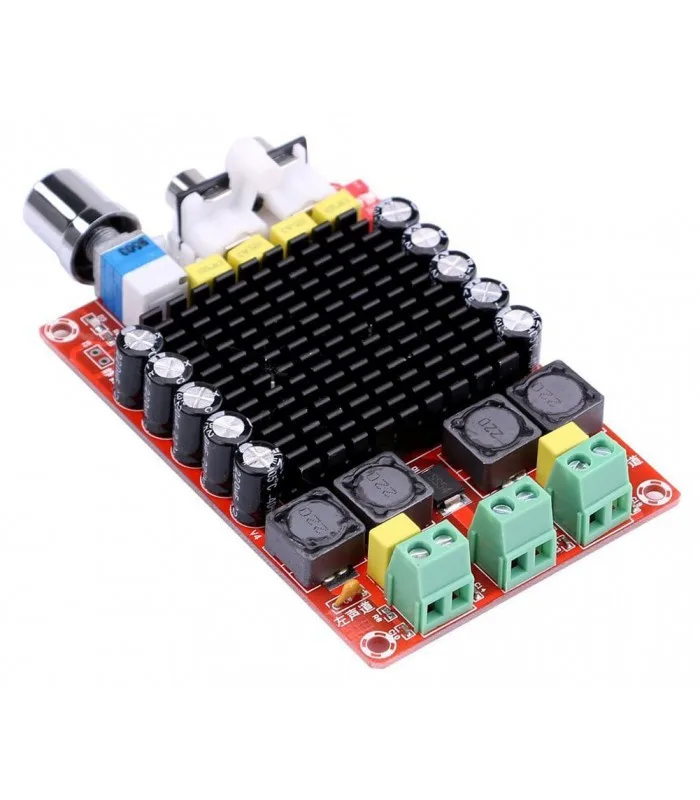

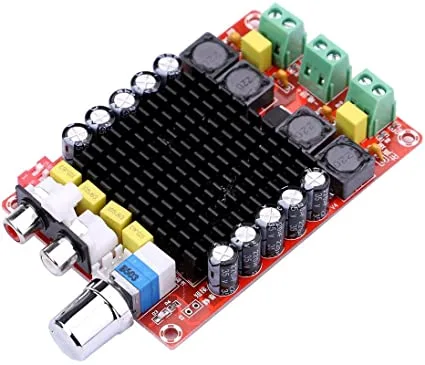

ماژول آمپلی فایر TDA7498 استریو ۲۰۰ وات ۲x100W با عنوان XH-M510 از دسته ماژول‌های آمپلی فایر تقویت صوت با قدرت بالا است که با تراشه TDA7498 ساخته شده و دو کانال ۱۰۰ وات واقعی RMS را با بالاترین میزان کیفیت و شفافیت صدا به کاربر ارائه می‌دهد.

میزان مصرف این ماژول به دلیل کلاس کاری D در برابر دیگر بردها و IC ها بسیار پایین بوده و دارای بهینگی ۹۰% کارایی است.

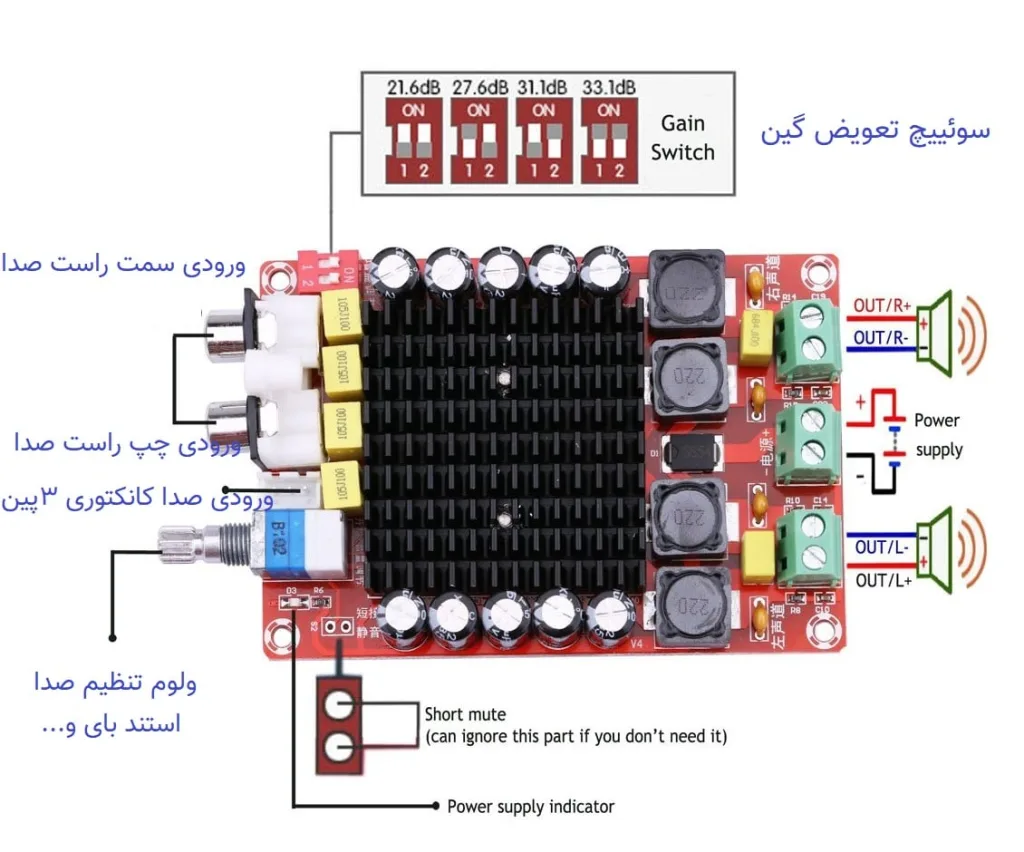

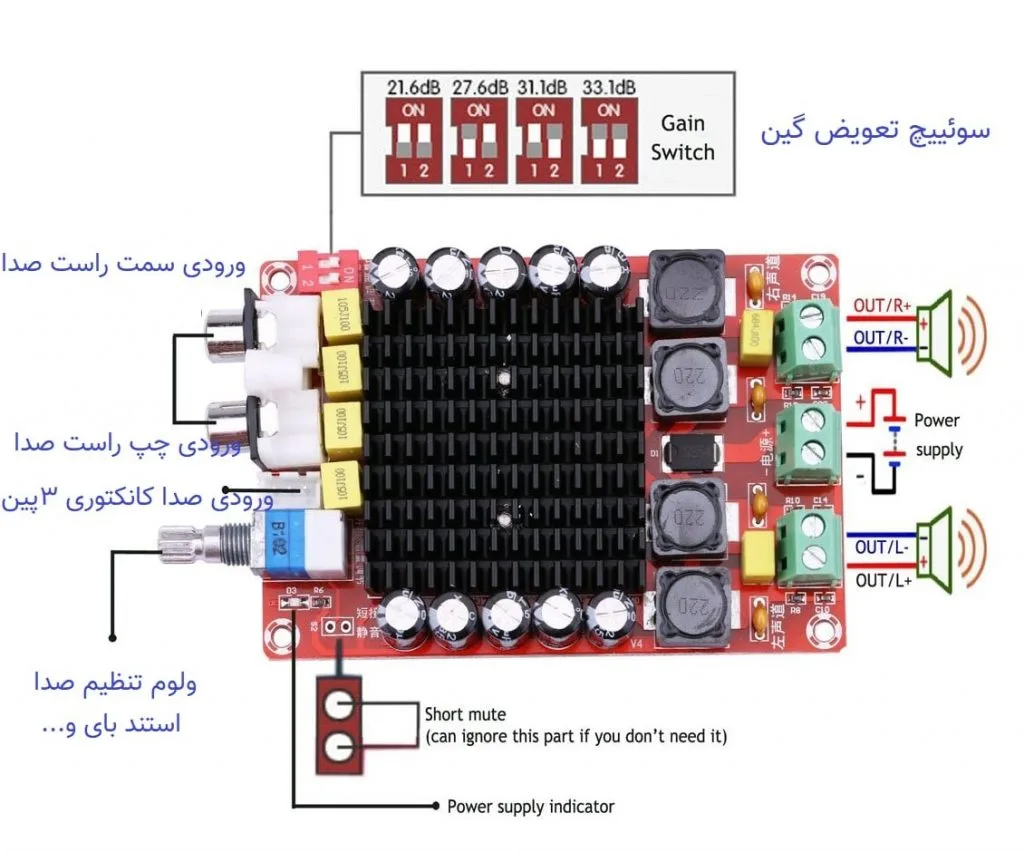

ماژول آمپلی فایر TDA7498 استریو ۲۰۰ وات ۲x100W دارای ورودی صدا به صورت دو فیش مادگی AV روپنلی یا RCA جهت کانال‌های سمت راست و چپ صدای استریو میباشد.

اما به صورت هم‌زمان یک سوکت کانکتوری سه پین نیز برای ورودی صدا در نظر گرفته شده است تا کاربر به سادگی بتواند ورودی صدا را از طریق انواع برد فلش خور و ماژول USB MP3 پلیر یا کابل ۱ AUX به ۲ AV اسپیکر به ماژول بدهد.

ولتاژ ورودی این کالا ۱۴ ولت DC تا ۳۴ ولت DC است .

برای اتصال بلندگوها به ماژول آمپلی فایر TDA7498 استریو ۲۰۰ وات ۲x100W نیاز است از اسپیکرهایی با قدرت واقعی RMS برای نمونه اسپیکر فول رنج ۸ اینچ ، اسپیکر میدرنج ۱۰ اینچ یا هر بلندگوی دیگری که دارای توان واقعی RMS به میزان ۱۰۰ وات حداکثر و ۶ تا ۸ اهم امپدانس است بهره برده شود.

بازه‌ی داینامیکی و گین قابل تنظیم ۲۵/۶ دسی بل ، ۳۱/۶ سی بل ، ۳۵/۱ دسی بل و ۳۷/۶ دسی بل از دیگر امکانات این ماژول است. خروجی ها به صورت ترمینال در نظر گرفته شده است.

ویژگی های فنی برد امپلی فایر ۲۰۰W دو کاناله  TDA7498 ولوم دار

• ارائه خروجی با قدرت بالا ۲ کانال ۱۰۰W سمت راست و چپ ۱۰۰W + 100W Vcc = 36 V، RL = 6Ω، THD: 10٪؛ توان خروجی: ۸۰W + 80W Vcc = 34 V، RL = 8Ω، THD: 10٪
• مناسب جهت ساخت سیستم صوتی خانگی و… با قدرت بالا ۲۰۰ وات RMS واقعی ۲X100W Dual Channel Digital Stereo Power Amp Module DC 24V Class D Audio Amplifier Board

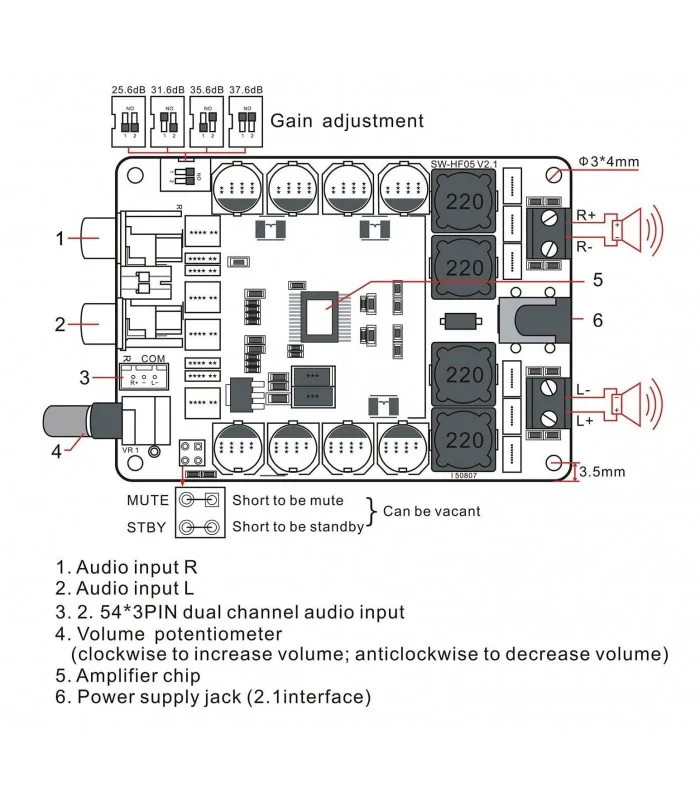

• امپدانس خروجی اسپیکرها ۴ اهم ، ۶ اهم و ۸ اهم ( بهترین حالت ۸ اهم ) چهار گین تنظیم ثابت قابل تنظیم توسط کاربر ۲۵٫۶ dB, 31.6 dB, 35.1 dB and 37.6 dB
• دارای ویژگی حافظت از اتصال کوتاه و محافظ دمای بیش از اندازه مدار  short-circuit protection, over temperature protection با بهره گیری از ویژگی With standby و mute features در مدار
• دارای ویژگی آماده به کار و خاموش و اعمال ورودی دیفرانسیل جهت کاهش سر و صداهای حالت معمول
• راندمان کارایی و بهینگی کارکرد = ۹۰% به دلیل بهره گیری از تراشه کلاس D
• ولتاژ تغذیه ورودی ۱۴V DC تا ۳۴ ولت DC مستقیم
• محدوده فرکانس کاری: ۱۸هر تز تا ۱۰۰ کیلو هرتز – فرکانس سوئیچینگ : ۳۶۰ کیلوهرتز – نسبت سیگنال به نویز : ۱۱db  دسی بل
